Результат выполнения конструкторской разработки.

Тонкостенные стержни закрытого профиля широко используются в конструкциях, работающих в агрессивных средах. Для защиты таких стержней от коррозионного растрескивания применяется облицовка тонкими листами из коррозионностойкой стали. При этом считается, что работа облицовки идет в запас прочности конструкций. Вместе с тем, именно в облицовке возникают наибольшие растягивающие напряжения при работе стержней на изгиб. Наличие механических растягивающих напряжений при одновременном воздействии коррозионной среды приводит к коррозионному растрескиванию с образованием транскристаллитных или межкристаллитных трещин. Для защиты стержней от коррозионного растрескивания предлагается уменьшить величину растягивающих напряжений в облицовке 2 (см. рис.). С этой целью облицовка изготавливается отдельными секциями, между которыми устраиваются зазоры. Эти зазоры закрываются компенсаторами 3. Компенсаторы выполняются из полутрубчатого профиля и привариваются с двух сторон к соединяемым секциям облицовки, тем самым включаются в ее работу по принципу сильфона и уменьшают величину растягивающих напряжений в облицовке стержня 1. Количество компенсаторов зависит от длины стержня и определяется из статического расчета облицовки. Расчет компенсаторов не прочность выполняется по теории расчета торообразных оболочек.

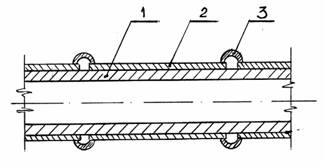

Рис. Защита тонкостенных стержней от коррозионного растрескивания
