Результат выполнения конструкторской разработки.

Стан используется для профильного раскатывания деталей с осесимметричным поперечным сечением, например шлицев, зубьев, многогранников, цилиндров и т.д. в холодном состоянии.

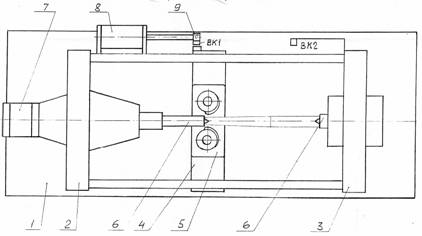

Стан для продольного раскатывания осесимметричных профилей (см. рисунок) содержит станину 1, закрепленные на станине бабки 2 и 3, привод 4 с раскатной головкой 5, зажимные центры 6, гидроцилиндр зажима заготовки 7. Гидроцилиндр зажима заготовки гидравлически связан с гидроцилиндром управления 8 на штоке которого закреплен подвижный контакт концевого выключателя 9, причем объем поршневой полости гидроцилиндра управления 8 равен объему штоковой полости гидроцилинидра зажима заготовки.

Предложенный стан для продольного раскатывания осесимметричных профилей имеет следующие преимущества:

а) повышенная производительность за счет исключения холостых ходов при начале каждого рабочего хода привода с раскатной головкой;

б) упрощается электрическая схема за счет исключения промежуточных концевых выключателей;

в) расширение технологических возможностей за счет исключения зависимости от диаметра исходной заготовки, величины радиальных подач раскатных роликов, числа рабочих ходов раскатной головки, типоразмеров раскатываемых деталей.
