Результат выполнения конструкторской и технологической разработки.

Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-1предназначен для проведения электромагнитных испытаний силовых трансформаторов мощностью до 630 кВ ЧА согласно ГОСТ 3484.1-88. При помощи СЭИТ-1 производятся следующие испытания:

-проверка коэффициента трансформации и группы соединения обмоток;

-измерение сопротивления обмоток постоянному току;

-измерение потерь и напряжения КЗ.

Индикация измеренного значения (напряжений, токов, мощностей, сопротивлений, частоты) визуальная и цифровая на экране монитора компьютера. Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допустимой основной погрешности.

В состав прибора СЭИТ-1 входят:

-устройство сопряжения с объектом - 1 шт.;

-ibm pc-совместимый компьютер класса "pentium" и выше - 1 шт.;

-монитор "svga" - 1 шт.;

-клавиатура - 1 шт.;

-манипулятор типа "мышь" - 1 шт.;

-принтер - 1 шт.;

-щупы в виде зажимов типа "крокодил" - 2 шт.;

-сетевой шнур питания - 4 шт.;

-шнур для подключения монитора - 1 шт.;

-шнур для подключения стенда - 1 шт.;

-шнур для подключения принтера - 1 шт.;

-шнуры сопротивлением не более 0,1 Ом, с общим разъемом для измерения сопротивления постоянному току - 1 комплект;

-потенциальные провода сопротивлением не более 2 Ом - 6 шт.;

-токовые провода сопротивлением не более 2 мОм - 12 шт.;

-дискета с программой установки ПО - 1 шт.;

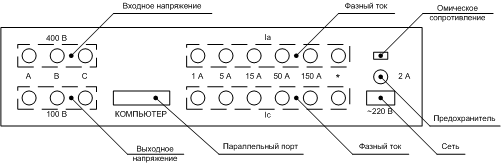

Все испытания проводятся автоматизированно, при помощи компьютера, подключенного к испытываемому трансформатору через устройство сопряжения с объектом (УСО). УСО представляет собой прямоугольную конструкцию, имеющую ручки для переноски. На передней панели имеется выключатель питания со световой индикацией. На задней панели имеются разъемы для подключения питания, компьютера, общего разъема провода для измерения сопротивления и клеммы для подключения испытываемого трансформатора (рис. 1). Внешний измерительный трансформатор тока (напряжения) не используется.

Компьютер с помощью специального программного обеспечения обеспечивает управление УСО, прием данных, расчет необходимых поправок, вывод результатов на монитор и принтер, составление и сохранение протоколов испытаний. Структурная схема стенда показана на рисунке 2.

Прибор предназначен для эксплуатации в следующих условиях: температура окружающей среды 10...35 °С; относительная влажность воздуха не более 80 % при 25 °С; атмосферное давление 84...106,7 кПа. Питание прибора СЭИТ-1 осуществляется от промышленной сети переменного тока напряжением 220 В ± 10 % и частотой 50 ±1 Гц.
