Инновации бизнесу. Градусник часов с замком

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

83-215-02

Наименование проекта

Градусник часов с замком

Назначение

Конструкция механизма часов

Рекомендуемая область применения

Часовая промышленность, приборостроение

Описание

Результат выполнения конструкторской и технологической разработки.

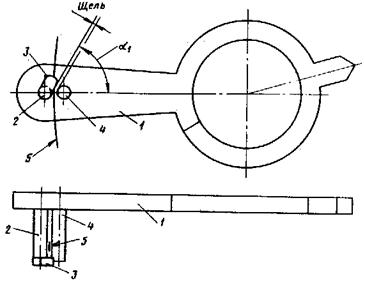

В градуснике 1 (см. рисунок) жестко закреплены замок 2 с Г-образной выступающей частью 3 и неподвижный штифт 4. Боковая сторона Г-образной части расположена наклонно к штифту под угломa₁к плоскости расположения осей штифтов. Таким образом, Г-образная часть в проекции на плоскость расположения осей штифтов перекрывает межштифтовой зазор, гарантируя в нем запирание витка 5 спирали, и образует с цилиндрической поверхностью штифта щель для ввода и вывода витка спирали при сборке и ремонтах.

Градусник

Градусник часов с замком работает следующим образом. Внешний виток спирали заводят через щель и устанавливают ее в рабочее положение. Г-образная выступающая часть перекрывает межштифтовой зазор и виток спирали не может выйти из него при случайных ударах и сотрясениях.

Преимущества перед известными аналогами

Предлагаемая конструкция позволяет повысить технологичность при обеспечении стабильности межштифтового зазора

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение технологичности обеспечивает снижение трудозатрат в 2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.09.2002
