Результат выполнения НИР.

Высокие требования к качеству сухих смесей по однородности требуют использования новых технологий и созда­ния эффективных технических средств. Перспективным в этом направлении является полезное использование вибрации.

Разработан и испытан в производственных ус­ловиях вибрационный смеситель (имеется патент), в котором ис­пользуются прогрессивный принцип смешивания компонентов смеси, где частицы находятся в состоянии виброкипения, и в поперечной плоскости ра­бочего органа обеспечиваются его прямолинейные колебания.

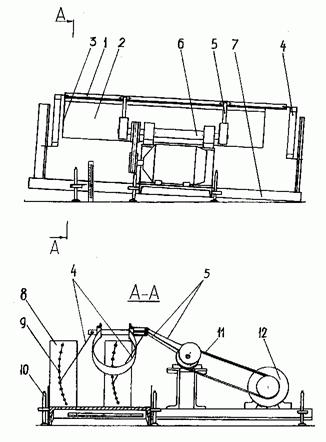

Вибрационный смеситель (см. рисунок) состоит из несущей рамки 1 с ра­бочим органом в виде открытого цилиндрического желоба 2 с одной торце­вой стенкой 3; упругих связей, выполненных в виде плоских рессор 4, пер­пендикулярных шатунам 5 эксцентрикового вибровозбудителя 6 и опираю­щихся на раму 7 со стойками 8, имеющие регулировочные пазы 9; приспо­соблений регулировки угла наклона 10; клиноременной передачи 11 и электродвигателя 12.

Вибрационный смеситель

Вибрационный смеситель работает следующим образом. Рабочий орган 2 через несущую рамку 1 получает от эксцентрикового вибровозбудителя 6 прямолинейные наклонные колебательные движения, которые и являются причиной интенсивной циркуляции и смешивания сыпучих материалов, по­скольку какие-либо специальные рабочие органы в открытом цилиндриче­ском желобе отсутствуют. Смешиваемые компоненты подаются в загрузоч­ную часть в том конце открытого цилиндрического желоба, где имеется тор­цевая стенка и проходят, смешиваясь друг с другом, через всю длину рабоче­го органа. Интенсивное смешивание материала происходит за счет перпен­дикулярного направления вибрации к продольной оси рабочего органа или направлению транспортирования материала, обусловленного наклоном сме­сителя к горизонту под угломa_н. Циркуляционное движение сыпучего корма в рабочем органе, совершающем наклонные прямолинейные попереч­ные колебания, формируется следующим образом. Каждая частица, обегая свою круговую траекторию, поднимается вверх по цилиндрической стенке рабочего органа (желоба). Поскольку вся поверхность сыпучей среды на кон­такте с цилиндрической стенкой состоит из вращающихся частиц, среда в целом поднимается по стенке. Естественно, что в этом движении вверх сила­ми тяжести и трения накладывается определенный предел. При достижении максимального подъема изменяется направление движения среды, и она ска­тывается по свободной поверхности массива.

Вибрационный смеситель обеспечивает высокое качество смешивания сухих сыпучихкормов (до 95 %) и их транспортирование, и может быть использован в других отраслях промышленности для смешивания сыпучих материалов.

Использование вибросмесителя позволяет снизить затраты электроэнергии в 3,3 раза по сравнению с базовым смесителем ДВС-150Н.
