Результат выполнения конструкторской и технологической разработки.

Клапаны огнезадерживающие с пределом огнестойкости 0,75 ч (см. рисунок и таблицу) предназначены для ручного и автоматического блокирования распространения продуктов горения при пожаре по горизонтальным воздуховодам, шахтам и каналам систем вентиляции и соответствуют техническим условиям ТУ 4863-001-02494733-98.

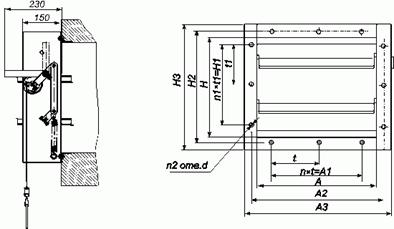

Клапан огнезадерживающий

Характеристики клапанов

Клапан включает в себя корпус с лопатками коробчатой формы, установленными в подшипниковых узлах и соединенными между собой рычажной системой. Установка клапана в открытое положение осуществляется поворотом лопаток посредством рукоятки рычажной системы, которая фиксируется тепловым замком с плавкой вставкой, температура плавления которой 72+5 °С. Ручное управление клапаном осуществляется посредством ручки с тросом. Огнезащита обеспечивается плотным заполнением полостей лопаток теплоизоляционным материалом НМКРФ-100 ГОСТ 23619-79 и нанесением на поверхности корпуса и лопаток клапана огнезащитного покрытия ОЗП-1 ТУ 2145-002-40606310-99, а также заполнением наружных полостей клапана минеральной ватой ГОСТ 4640-84, кроме полости со стороны рукоятки.

Для установки клапана в стене, перегородке или перекрытии должен быть предусмотрен проем по размерам проходного сечения клапана. В проеме устанавливается закладной фланец со шпильками или болтами, соответствующими отверстиям фланца клапана.

Клапаны огнезадерживающие допускаются к эксплуатации в помещениях с неагрессивной средой и положительной температурой до 35 °С и относительной влажностью до 80%.

На клапаны огнезадерживающие с пределом огнестойкости 0,75 часа предприятием «ФЕРРУМ» получен сертификат пожарной безопасности №ССПБ.ruОП002.В.00849. Авторские права на конструкцию защищены патентом.
