Результат выполнения конструкторской и технологической разработки.

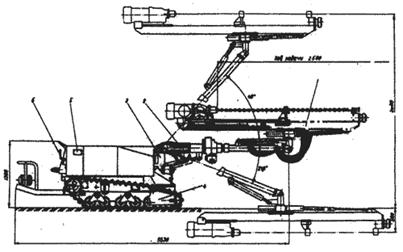

Установка бурильная шахтная УБШ-210А (см. рисунок) на гусеничном ходу с одной бурильной машиной вращательного действия с электрической бурильной головкой предназначена для бурения шпуров в сланцевых и угольных шахтах, в том числе опасных по газу и пыли. Применение установки на пластах, опасных по внезапным выбросам, запрещается.

Установка бурильная шахтная УБШ-210А

Установка УБШ-210А имеет два исполнения: УБШ-210А для бурения шпуров по забою в камерах и лавах сланцевых шахт по породам крепостью f=2-4 и УБШ-210А-02 для бурения шпуров при проведении горизонтальных и наклонных (до ±10°) подготовительных выработок в угольных шахтах по породам крепостью до f Ј8.

Поворот бурильной машины в горизонтальной плоскости относительно стрелы манипулятора производится с помощью реечного гидроцилиндра и шестерни, жестко закрепленной опоре. Механизм передвижения состоит из редуктора с электродвигателем, рамы, балансиров и гусеничных цепей. Привод ходовой части унифицирован с ходовой частью погрузочной машины 1ПНБ-2.

Система орошения предусматривает подавление пыли, образующейся при бурении, непосредственно у устья шпура водой через форсунки зонтичного типа (номинальное давление воды - 0,5…1,0 МПа).
