Частное техническое решение, имеющее самостоятельное значение.

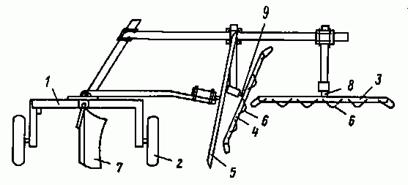

Стеблеукладчик (см. рисунок) состоит из рамы 1, установленной на опорных колесах 2, основного 3 и допол­нительного 4 (нак­лоненного в сторону основного под углом 45-60°) пригибающих дисков, прижимного колеса 5. На основном и дополнительном дисках имеются пальцы 6, закрепленные на нижней боковой гра­ни дисков и имеющие клиновид­ную форму с закругленной вершиной.

На раме установлен укрывной корпус 7. Диски свободно уста­новлены на осях 8 и 9. Ось 9 дополни­тельного диска может поворачиваться в поперечно-вертикальной плоскости с помощью горизонталь­ного шарнира (не показан).

Стеблеукладчик работает следующим образом. При движении вдоль ряда насажде­ний основной диск при контакте пальцев со стеблями вращается на оси 8, пригибая стебли в сторону междурядья. Затем по ряду отклоненных стеблей происходит прокатывание дополнительного диска, который еще больше наклоняет стебли к поверхности земли.

Затем прижатые стебли удерживают­ся прижимным колесом. При выходе стеблей из-под прижимного колеса их верхушки засыпаются пластом почвы, отваленным укрывным корпусом. Из­менение угла наклона дополнительно­го диска производят в пределах 45-60°в зависимости от ширины основания ряда насаждений, что обеспе­чивает необходимую полноту укрывки при различных условиях и размерах кустов насаждений.
