Результат выполнения НИР.

Нормативная документация требует аттестации до монтажа импортных средств измерения расхода массомеров М-ПОЙНТ, входящих в узел учета нефти, и периодическую поверку их в процессе эксплуатации.

Установка поверки массомеров (УПМ) применяется для оснащения узлов коммерческого учета нефти (нефтепродуктов) и региональных метрологических центров энергетики, нефтегазовой, химической и пищевой промышленности. Принцип работы УПМ основан на воспроизведении кассового расхода и точном измерении массы жидкости, слитой по магистрали за время, соответствующее заданному количеству норми­руемых импульсов от поверяемого массового расходомера.

По своим характеристикам УПМ соответствует лучшим образцовым расходомерным установкам. УПМ по классификации средств воспроизведения измерения расхода (СВИР) относится к классу статических, массовых, непосредственного взвешивания.

В состав установки(см. рисунок)входят следующиетехнические средства систем:

-система подачи рабочей жидкости, включающая в себя насосную станцию (два электронасосных агрегата производительностьюq=38м ³/ч и напором Н=198 мкаждый), бак (объемом не менее 5 м ³) и обеспечивающая принудительную циркуляцию жидкости в гидромагистралях (система оборотного водоснабжения);

-система гидромагистралей с рабочим местом на испытательном участке, обеспечивающая подачу жидкости через поверяемый датчик к взвешивающему устройству (регулирование величины расхода производится дросселями);

-система измерения массы слитой жидкости включает в себя тензометрическую ячейку С3Н2 (с измерительным процессором М/Д 2Б3ОА фирмы СНВМ) с гидравлическим устройством ее подъема и опускания (арретир), бак для сбора слитой жидкости и перекидное устройство;

-система измерения и регистрации параметров состоит из средств измерения и визуального контроля параметров работы ус­тановки (давление - манометрами, температуры - термопреобразователями сопротивления) и средств измерения массы слитой жидкости (М _ж), времени слива (t) итемпературы жидкости для поверки массомеров (t,°С), которые вводятся через вторичные приборы в ПЭВМ, обрабатываются по программе и выводятся на цифровую печать;

-система управления обеспечивает запуск и работу электронасосных агрегатов, настройку на заданный расход поверяемого датчика дросселя­ми, переключение перекидного устройства, включение и выключение арретира взвешивающего устройства.

Управление процессом поверки расходомера в основном выполняется дистанционно с электрического пульта управления.

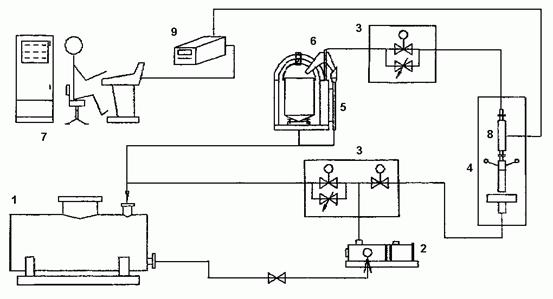

1 -бак, 2 - насосная станция, 3 - средства регулирования расхода жидкости (дроссели), 4 - испытательный участок трубопровода, 5 - взвешивающее устройство,

6 -перекидное устройство, 7 - пульт управления, 8 - поверяемый датчик,

9-вторичныйпреобразовательprocom
