Результат выполнения конструкторской разработки.

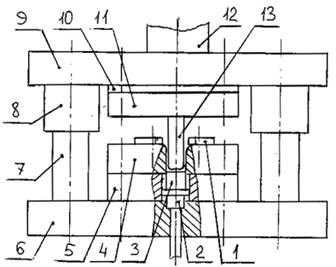

Штамп (см. рис.) состоит из рабочих частей и блока-штампа, включающего в себя верхнюю 9, нижнюю 6 плиты с запрессованными в них направляющими колонками 7 и втулками 8, которые обеспечивают совмещение профилей рабочих частей при штамповке, упрощают установку штампа на пресс. Верхняя плита соединена с ползуном пресса посредством хвостовика 12, запрессованного в нее. На плите 9 через подкладную плиту 10 закреплен пуансонодержатель 11,в который запрессован пуансон 13. На нижней плите закреплены матрица 4 с промежуточной плитой 5, выталкиватель 3 с толкателем 2. На матрице установлены регулируемые упоры 1, служащие для базирования заготовки относительно оси штампа.

Порядок работы. Штамп крепят на прессе, обеспечивающем необходимое технологическое усилие. Заготовку - полосу из листа - устанавливают между регулируемыми упорами. При рабочем ходе ползуна пресса заготовка под действием пуансона заполняет пространство между рабочими частями, принимая заданную форму. В ходе возврата пуансона в исходное положение происходит удаление готовой детали из матрицы под действием выталкивателя и толкателя.

Штамп для гибки деталей типа скоба
