Номер 82-105-02 |
|
Наименование проекта Приспособление для гибки трубок |
|
Назначение Гибка деталей из трубы под уголом 90 град. |
|
Рекомендуемая область применения Механизм для слесарных работ |
|

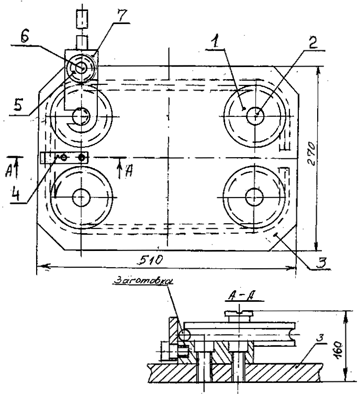

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из основания 3, в которое ввинчены четыре ступенчатые оси 2 с напрессованными на них оправками; упорной планки 4 закрепленной на основании; быстросменного рычага 7 с роликом 5 на оси 6. Принцип работы. Приспособление крепят на верстаке. Заготовку - загибаемую трубку - устанавливают между оправками и упорной планкой. Затем на ось надевают рычаг. Поворачивая рычаг вокруг оправки, загибают трубку, находящуюся между оправками и роликом. Затем рычаг снимают с оси первой оправки, устанавливают его на ось следующей оправки, и процесс гибки углов трубки повторяется. Готовая деталь снимается с приспособления.
Приспособление для гибки трубок |
|
Преимущества перед известными аналогами Конструкция рычага позволяет быстро перебрасывать с одной оправки на другую для гибки углов трубки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение производительности труда в 2,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 22.11.2002 |
