Номер 82-104-02 |
|
Наименование проекта Сварочное приспособление для изготовления детали типа швеллер |
|
Назначение Сборка и сварка детали П-обпазного сечения из трех заготовок из листового проката |
|
Рекомендуемая область применения Оснастка для сварочного производства |
|

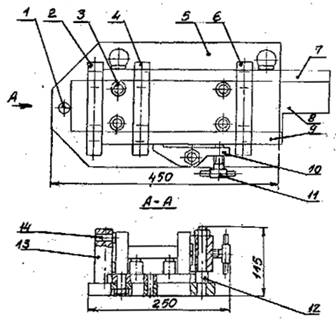

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из основания 5, на котором закреплены каленые опорные планки 4, 6 и упор 2; запрессованных в основание двух стоек 13, упора 1 и четырех опор 3. На оси 12 установлен поворотный прижим 10 с прижимным винтом 11. Порядок работы. Боковая заготовка 7 свариваемой детали устанавливается в приспособлении на опорные планки, подается до упора 2 и прижимается к вставкам 14, запрессованным в стойки. Затем поперечная заготовка 6 кладется на опоры, запрессованные в основание и подается до упора 1. После этого выставляется другая боковая заготовка 9, подается до упора 6 и затягивается прижимной винт. Заготовка 9 дополнительно прижимается в двух точках поворотным прижимом, обеспечивая параллельность заготовок 7 и 9. Собранную деталь сваривают с наружной стороны. Ослабляют прижимной винт и вынимают из приспособления готовую деталь.
Приспособление для сборки и сварки детали типа швеллер |
|
Преимущества перед известными аналогами Использование в конструкции поворотного прижима позволяет выдерживать параллельность крайних заготовок. Приспособление просто в изготовлени, удобно в эксплуатации, обеспечивает заданную технологическую точность изготовления изделий |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение производительности труда в 2,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 22.11.2002 |
