ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 82-103-02 |
|
Наименование проекта Приспособление для сборки и сварки деталей типа планка и скоба |
|
Назначение Сборка планки со скобой и их сварка |
|
Рекомендуемая область применения Оснастка для сварочного производства |
|

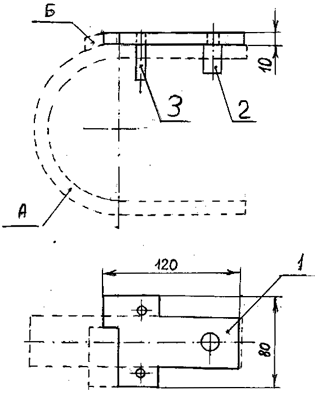

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из пластины 1; ловителя 2 и двух упоров 3, запрессованных в пластину. Принцип работы. Приспособление устанавливают на скобу А по упорам и ловителю, помещаемого в отверстие скобы. Привариваемую к скобе планку Б размещают в специальном пазе в пластине приспособления и подают до упора. Затем сборку пластины со скобой прихватывают с помощью сварки. После остывания прихватывающего сварного шва приспособление снимают со скобы и планку вручную приваривают к скобе окончательно.
Приспособление для сборки и сварки планки со скобой |
|
Преимущества перед известными аналогами Конструкция приспособления обеспечивает необходимую перпендикулярность оси планки относительно оси скобы |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Снижение трудоемкости изготовления изделий; повышение производительности труда в 2,3 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.11.2002 |
