Результат выполнения конструкторской разработки.

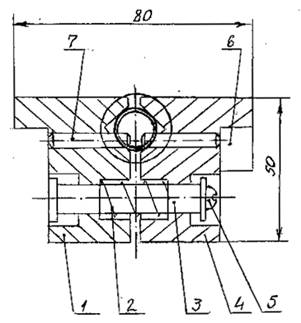

Приспособление (см. рис.) состоит из двух призм 1 и , соединенных двумя стержнями 3 посредством двух винтов 5. На стержни надеты пружины 2, позволяющие разводить призмы при ослаблении тисков, в которых устанавливают данное приспособление, и удалять обработанную деталь. В каждую из призм запрессовано по два штифта 7. Один из этих штифтов является передним упором для обрабатываемой оси, другой служит опорой по ранее обработанному в оси пазу. К призме 4 прикреплен установочный упор 6, предназначенный для размещения приспособления в тисках станка.

Принцип работы. Приспособление устанавливают в тисках. Обрабатываемую заготовку заводят в приспособление, кладут на два опорных штифта левой и правой призм и подают до двух передних упоров, находящихся там же. Затем приспособление жестко фиксируют в тисках станка и производят фрезерование паза. По окончании операции тиски ослабляют, пружины разводят призмы, и готовую деталь удаляют из приспособления.

Приспособление для фрезерования паза в цилиндрических деталях
