Номер 82-091-02 |
|
Наименование проекта Сварочное приспособление для изготовления деталей типа крестовина |
|
Назначение Сборка и сварка крестовины из штуцера и двух ниппелей |
|
Рекомендуемая область применения оборудование для сварочного производста |
|

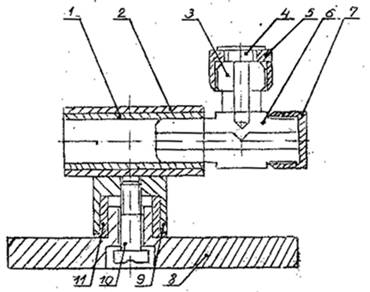

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из корпуса, включающего в себя обойму 2 и приваренный к ней стояк 9; основания 8, вращающегося во внутреннем отверстии пяты 11, запрессованной в стояке корпуса. Для предупреждения снятия корпуса с основания предусмотрен винт 10. В обойму корпуса запрессована втулка 1, служащая для установки свариваемого штуцера 6 с ниппелями 3. Для предохранения внутренней резьбы свариваемых деталей от попадания брызг электрода при сварке используют бронзовые колпачки 5, которые надевают на ниппели, и 7, надеваемый на свободный конец штуцера. В бронзовых колпачках 5 имеются штыри 4 для фиксации ниппеля относительно штуцера. Порядок работы. Приспособление устанавливают основанием на столе сварщика. В отверстие втулки подвижно вставляют штуцер концом без резьбы, на другой его конец надевают бронзовый колпачок 7. Другие предохранительные колпачки с ввернутыми штырями надевают на ниппели. Привариваемый ниппель фиксируют штырем по отверстию в штуцере, после чего сваривают собранную деталь. Затем штуцер с приваренным ниппелем поворачивают во втулке на 90 град. и фиксируют штырем другой ниппель на штуцере. Производят сварку второй сборки.
Приспособление для сборки и сварки крестовин |
|
Преимущества перед известными аналогами Конструкция корпуса с вращающимся в его стояке основанием создает удобство фиксации заготовок при их сьрке и сварке |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повысилось качество свариваемого изделия, производительность труда возросла в 1,3 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.11.2002 |
