Результат выполнения конструкторской разработки.

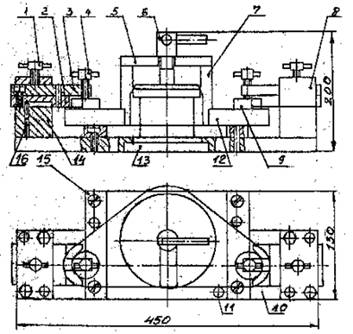

Приспособление (см. рис.) состоит из основания 10, на котором закреплены две каленые опоры 15 для установки свариваемой заготовки в виде фланца 12; две стойки 14 и направляющие 8. В каждую из направляющих установлена подвижная призма 2 с кронштейном 3, в котором имеется прижимной винт 4 для фиксации привариваемых заготовок 9 типа бобышка. Установка подвижной призмы в определенном положении достигается за счет штифта 16, запрессованного в стойку, и предусмотренного в призме паза для этого штифта. Фиксацию призмы в направляющей осуществляет стопорный винт 1. В основание приспособления запрессован ловитель 13 для установки заготовки в виде цилиндра 7, закрепляемую посредством быстросменной шайбы 5 и прижимного винта 6.

Сборка свариваемых заготовок производится в следующей последовательности. Заготовку 12 устанавливают на две опоры и фиксируют по запрессованному в основание упору 11. На ловитель, верхняя часть которого изготовлена в виде шпильки с резьбой, размещают заготовку 7 и крепят ее к первой заготовке при помощи быстросменной шайбы и прижимного винта 6 с откидывающейся ручкой. На заготовке 12 устанавливают две заготовки 9, которые подаются до упора с призмой и крепятся прижимным винтом 4. Сваривают сборку, после чего откручивают на два оборота винт 6, вынимают быстросменную шайбу, рукоятку винта поднимают верх. откручивают винты 4 и 1, призму с кронштейном отводят в нерабочее положение, готовая сварная деталь вынимается из приспособления.

Сварочное приспособление для изготовления детали типа кронштейн
