Результат выполнения конструкторской разработки.

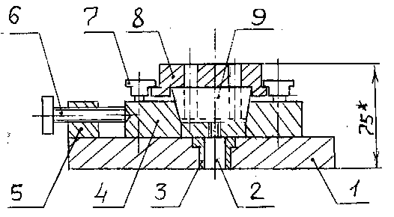

Приспособление (см. рис.) состоит из плиты 1, в отверстие которой через запрессованную в нее промежуточную втулку 3 вставлен осевой винт 2; установленных на плите кронштейна 5 в фиксатором 6 и поворотного основания 4, вращающегося на резьбовом конце осевого винта. На периферийной поверхности поворотного основания имеются шесть делительных отверстий для фиксатора. Кондукторная втулка 8 с крепежными втулками 7 выполняют также роль прижима обрабатываемой детали 9.

Принцип работы. Приспособление устанавливают на столе вертикально-сверлильного станка мод. 2А150 и после наведения соосности между рабочим инструментом станка и отверстием кондукторной втулки закрепляют его с помощью прихватов. Обрабатываемую деталь - клапан годронасоса - располагают в основании, сверху устанавливают кондукторную втулку с шестью радиальными отверстиями. Затем кондукторную втулку прижимают поворотными крепежными втулками при помощи гаек, тем самым осуществляя зажим заготовки в корпусе приспособления. Сверлят отверстие в обрабатываемой детали, после чего выкручивают фиксатор из поворотного основания, поворачивают основание на угол 60 ^о, вставляют фиксатор в соответствующее делительное отверстие основания, и процесс сверления радиальных отверстий повторяется.

Приспособление для сверления 6 радиальных отверстий в клапане гидронасоса
