Номер 82-072-02 |
|
Наименование проекта Накладной кондуктор для обработки деталей типа связь |
|
Назначение Сверление двух отверстий в сварных деталях на вертикально-сверлильном станке |
|
Рекомендуемая область применения Оснастка для сверлильного производства |
|

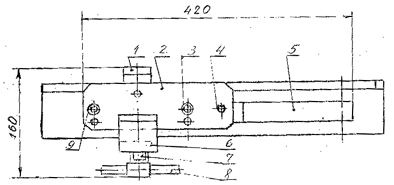

Описание Результат выполнения конструкторской разработки. Кондуктор (см. рис.) представляет собой сварную кондукторную плиту состоящую из плиты 2, к которой приварены упор 5, стойка 1 и кронштейн 6. По резьбовому отверстию кронштейна перемещается зажимной винт 7 с рукояткой 8. В кондукторной плите имеются две сменные втулки 3 и 9, являющиеся направляющими для сверла. Накладной кондуктор снабжен четырьмя запрессованными в плиту опорами 4, которые служат для свободного выхода стружки при сверлении. Принцип работы. Сварную обрабатываемую деталь типа связь устанавливают на стол вертикально-сверлильного станка. Сверху на связь накладывают кондуктор и подают до упора кондукторной плиты. Поворотом рукоятки зажимного винта по часовой стрелке обрабатываемую деталь зажимают между этим винтом и упором, запрессованным в стойку, после чего производят последовательное сверление отверстий через сменные направляющие втулки в кондукторной плите.
Накладной кондуктор для обработки деталей типа связь |
|
Преимущества перед известными аналогами Простота конструкции и эксплуатации. Конструкция накладного кондуктора позволяет не меняя положения обрабатываемой детали свердить оба отверстия, обеспечивая геометрическую точность выполняемой операции |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике устройства |
|
Технико-экономический эффект Улучшение качества обрабатываемой детали, повышение производительности труда в 2,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.11.2002 |
