Частное техническое решение, имеющее самостоятельное решение.

Известно, что одним из трудоемких операций при возделывании хмеля является навешивание поддержек хмеля на шпалеру.

В Чувашской государственной сельскохозяйственной академии разработано автоматическое устройство, позволяющее осуществить подачу шпагата на шпалеру челночным механизмом.

На раме 1 вышки (см. рис.), выпускаемой местной промышленностью, установлен дополнительный гидромотор 2 для привода челночного механизма. Челночный механизм состоит из нижней ведущей 3 и верхней ведомой 4 звездочек с одинаковым количеством зубьев. Ведущая звездочка установлена на валу 5 контрпривода, присоединяемым к раме 1 с помощью угольников 6.

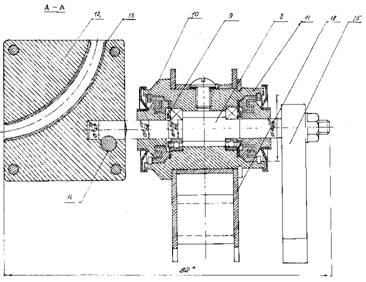

Звездочки 3 и 4 соединены между собой цепной передачей 7. К звену цепной передачи 7 крепится челночный узел, который состоит из оси 8, подшипников качения 9, втулки 10, манжеты 11. На оси 8 с одной стороны установлен челнок 12 с направляющей трубкой 13. Челнок фиксируется на оси 8 с помощью круглой шпонки 14. С другой стороны оси 8 имеется про­тивовес 15, который сохраняет рабочее положение челнока 12 при работе.

Для подачи шпагата к проволокам шпалеры челнок заправляют шпагатом 16, идущим из бобины 17. Для навешивания шпагатов агрегат устанавливают по линии шпалеры, включают гидромотор 2, при этом челнок вместе с цепью привода 7 начинает подавать шпагат вверх к площадке для рабочих и вниз. Обслуживающий персонал ..подхватывает шпагат на площадке вышки, и внизу на земле привязывает к шпалерам. При этом шпагат навешивается к шпалерам непрерывно по челночной схеме, что позволяет увеличить производительность труда в 2-2,5 раза; снижает количество рабочих, обслуживающих агрегат, до 2 чел. Годовой экономический эффект составляет 4,5 тыс. руб. на каждый гектар хмельника.

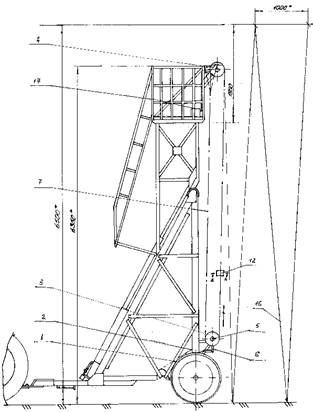

Вышка-тележка для автоматической подачи поддержек хмеля:

1 - рама, 2 - гидромотор, 3 - нижняя ведущая звездочка, 4 - верхняя ведущая звездочка, 5 - вал контрпривода, 6 - угольник, 7 - цепная передача, 8 - ось, 9 - подшипник качения, 10 - втулка, 11 - манжета, 12 - челнок, 13 - трубка направляющая, 14 - шпонка, 15 - противовес, 16 - шпагат, 17 - балка.
