Номер 79-152-02 |
|
Наименование проекта Измеритель угловых перемещений с использованием магнитной записи |
|
Назначение Измерение угловых качаний валов электродвигателей |
|
Рекомендуемая область применения Измерительная техника (контроль отклонений угловой скорости роторов электрических машин) |
|

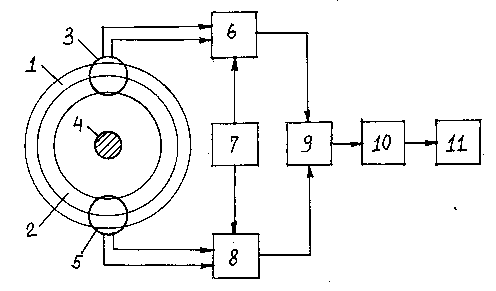

Описание Данный материал является результатом научно-исследовательской работы автора. В состав измерителя (рис. 1) входит диск 1, посаженный жестко на вал 4 исследуемого двигателя. На диске укреплено кольцо 2 из ферромагнитной ленты с записанными на ней гармоническими колебаниями фиксированной частоты, которые при вращении вала воспроизводятся магнитными головками 3 и 5, расположенными симметрично относительно оси вала. В случае неравномерного вращения вала воспроизводимые головками сигналы будут модулированы по частоте в соответствии с законом изменения отклонений угловой скорости, Далее эти сигналы поступают на входы приемников 6 и 8 с общим для них гетердином 7. Выходные напряжения приемников складываются в суммирующем устройстве 9, усиливаются усилителем 10 и измеряются индикаторным устройством 11, шкала которого проградуирована в единицах относительной нестабильности угловой скорости. Наличие двух магнитных головок, расположенных диаметрально противоположно, позволяет существенно уменьшить влияние на точность измерений помех, создаваемых вибрациями подшипников вала двигателя.
|
|
Преимущества перед известными аналогами Повышение пороговой чувствительности и точности измерений, уменьшение тормозного момента на контролируемом валу, отсутствие необходимости в источнике питания для вращающихся элементов датчика |
|
Стадия освоения Способ(метод) проверен в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике прибора |
|
Технико-экономический эффект Увеличение пороговой чувствительности в 10-15 раз, уменьшение тормозного момента на валу в 40-50 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.09.2002 |
