Данный материал является результатом научно-исследовательской работы автора.

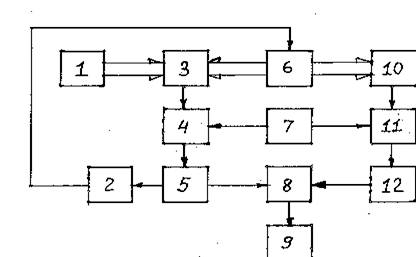

Функциональная схема прибора для измерения параметров вращения валов микродвигателей представлена на рис. 1. В приборе преобразователи угловых перемещений 3 и 10 имеют одинаковые электрические схемы, в состав каждой из которых входят источники и приемники световых потоков и частотно-модулируемый (ЧМ)rc-генератор.

На преобразователь 3 составной конструкции воздействуют одновременно угловые колебания валов исследуемого (1) и вспомогательного (6) электродвигателей; на преобразователь 10 воздействуют только угловые качания вала двигателя (6).

Выходные напряжения обоих преобразователей через бесконтактные токосъемные устройства 4 и 11 поступают на входы стационарных приемников ЧМ сигналов 5 и 12. После прохождения цепей приемников сигналы складываются в суммирующем устройстве 8, где происходит компенсация составляющих, пропорциональных угловым качаниям вала вспомогательного двигателя, в результате чего получаемое напряжение будет характеризовать неравномерное вращение вала только исследуемого двигателя. Это напряжение для дальнейшей обработки подается в оконечный измерительный блок 9.

Токосъемные устройства емкостно-трансформаторного типа (4 и 11) обеспечивают как бесконтактное электропитание цепей преобразователей то генератора синусоидального напряжения 7 , так и бесконтактный съем измеряемых сигналов с выходов ЧМrc-генераторов.

Синхронное вращение валов двигателей 1 и 6 обеспечивается с помощью управляющего устройства 2, вход которого подключен к выходу приемника 5; при этом вырабатываемое напряжение воздействует на якорную цепь двигателя 6.

Прибор имеет высокую пороговую чувствительность, его преобразователь 3 практически не нагружает вал микродвигателя 1.
