Номер

79-126-02

Наименование проекта

Усилитель медленно меняющихся напряжений

Назначение

Использование в приборах для измерения механических величин

Рекомендуемая область применения

Измерительная техника (измерение и контроль параметров неравномерности вращения валов электродвигателей)

Описание

Данный материал является результатом научно-исследовательской работы автора.

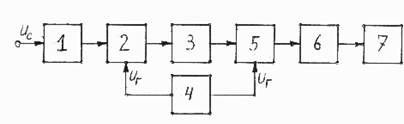

Структурная схема усилителя представлена на рис. 1. Входной сигналu cчерез ступенчатый делитель напряжения 1 поступает на один из входов первого кольцевого смесителя резистивно-диодного типа 2; на другой вход этого смесителя подается напряжениеuгот гетеродина 4. Далее преобразованный сигнал, имеющий по сравнению сucзначительно более высокочастотный спектр, усиливается до нужной величины усилителем 3 и воздействует на один из входов второго кольцевого смесителя 5, выполненного также по резистивно-диодной схеме. Гетеродинное напряжениеuгпоступает на второй вход смесителя 5. Оба смесителя 2 и 5 работают синхронно, поскольку у них гетеродин общий.

Выходное напряжение смесителя 5 содержит как полезные, так и помеховые составляющие. Для выделения полезного сигнала, частотный спектр, которого совпадает со спектромu c, служит фильтр 6; к выходу фильтра подключен оконечный усилитель 7.

Введение в схему усилительного устройства резисторно-диодиных смесителей позволяет существенно расширить по диапазону равномерность частотной характеристики, уменьшить дрейф нуля и изготовлять усилитель в микромодульном исполнении.

Структурная схема усилителя.

Преимущества перед известными аналогами

Расширение полосы пропускания усилителя и уменьшение его дрейфа нуля

Стадия освоения

Способ(метод) проверен в лабораторных условиях ВГТУ

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Расширение полосы пропускания усилителя в десятки раз, уменьшение его дрейва нуля в 5-7 раз, уменьшение габаритов вдвое

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.08.2002
