Результат выполнения конструкторской разработки.

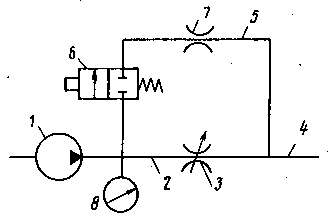

Стенд для реализации способа испытания и диагностирования гидронасосов содержит испытуемый гидронасос 1 (см. рис.), в нагнетательной 2 магистрали которого установлен регулируемый дроссель 3, а сливная 4 магистраль может быть подсоединена к сливной магистрали гидросистемы мобильной машины (условно не показана). Параллельно регулируемому дросселю 3 присоединен перепускной канал 5 с последовательно установленными запорным элементом 6 и калиброванным дросселем 7. В нагнетательной 2 и сливной 4 магистралях установлены контрольные приборы, например манометры 8. Калиброванный дроссель 7 выбирается с учетом исключения облитерации. При испытаниях температура жидкости не изменяется.

Стенд работает следующим образом.

При закрытом запорном элементе 6 испытуемый гидронасос 1 включается в работу, при этом с помощью регулируемого дросселя 3 устанавливается номинальное давление Р _о на выходе гидронасоса в нагнетательной магистрали 2 и контролируется по манометру 8. Затем открывается запорный элемент 6 и рабочая жидкость от гидронасоса 1 направляется двумя потоками через регулируемый дроссель 3 и калиброванный дроссель 7, что приводит к уменьшению, в нагнетательной магистрали 2 давления до величины установившегося давления Р.

При этом, чем больше износ испытываемого гидронасоса 1, тем меньше величина давления, установившегося после подключения калиброванного дросселя 7.

Объемный КПДh_об.гидронасоса при неизменной температуре определяют по расчетной зависимости

где Р _о - номинальное давление, устанавливаемое регулируемым дросселем 3; Р - давление, установившееся после подключения перепускного канала 5 с калиброванным дросселем 6;m- коэффициент расхода через калиброванный дроссель 6 с площадью сеченияf_дрк;r- плотность рабочей жидкости;q_н^т- теоретическая производительность испытываемого гидронасоса.
