Номер 78-065-02 |
|||
Наименование проекта Устройство для электроосмотического осушения грунта основания |
|||
Назначение Для повышения эффективности осушения основания в период оттаивания грунта |
|||
Рекомендуемая область применения Осушение водонасыщенных грунтов на пучинистых участках дорог в весенний период |
|||

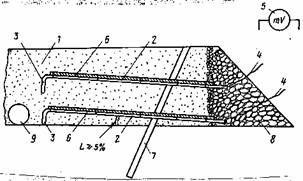

Описание Результат выполнения конструкторской разработки. Устройство для электроосмотического осушения грунта основания (см. рис.) 1 состоит из двух электродов 2 в виде петлеобразно изогнутых в плане прутковых элементов, уложенных на горизонтальную поверхность отгибом-упором 3 и концами электродов 2 с проводами 4 для подключения источника электрического тока, и прибора 5 для определения скорости стока воды, например милливольтметра. Отгиб-упор 3 необходим для образования угла наклона электродов 2 к горизонтальной поверхности, который составляет не менее 5%. На каждом электроде 2 закреплен плоский фильтр 6 из слоев эластичного нетканого дренирующего материала. Для натяжения его электроды выполняют петлеобразными со свободными концами. В основании 1 образуют наклонную скважину 7, устанавливают в нее прибор для определения глубины промерзания грунта, например приспособление для определения ледяного покрова. Основание 1 имеет фильтр-водоприемник 8, который выполняется из гравия, мелкого и крупного булыжника. На пучинистых участках, например, дорог электроды 2 размещают вдоль дренажной перфорированной трубы 9 на расстоянии до 50 м один от другого. Устройство работает следующим образом. В весенний период происходит постепенное оттаивание грунта сверху и снизу основания 1 пучинистого участка дороги. Для ускорения процесса оттаивания грунта к проводам 4 электродов 2 подключают источник постоянного тока, при этом прутковые электроды 2 за счет сокращения расстояния между ними до 20 см работают как нагреватели. С помощью прибора 5, например милливольтметра, оценивают работу каждой пары электродов 2 и периодически измеряют толщину слоя промерзания грунта. После оттаивания грунта электроды 2 начинают работать в электроосмотическом режиме на осушение. Например, если верхний электрод 2 будет анодом, а нижний - катодом, то вода от анода перемещается в нижние слои грунта к катоду. |
|||
Преимущества перед известными аналогами Снижение энергозатрат |
|||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Снижены затраты электроэнергии на 10% |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 22.05.2002 |
