ИННОВАЦИИ БИЗНЕСУ

Номер

77-060-02

Наименование проекта

Установка для высадки

Назначение

Для высадки цилиндрических головок винтов с шестигранным углублением под ключ.

Рекомендуемая область применения

Прессовое производство

Описание

Результат выполнения конструкторской разработки.

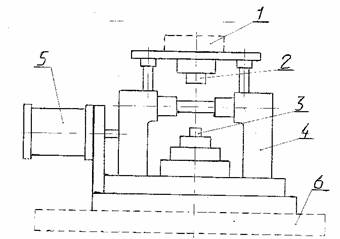

Устройство и принцип работы. Установка представляет собой штамп для высадки, состоящий из верхней 2 (см. рисунок) и нижней 3 частей, с механизмом контактного подогрева 4 заготовки. Установка размещена на столе (на рисунке показаны верхняя 1 и нижняя 6 части стола) кривошипного пресса К2130 и взаимодействует с ним механически и электрически в цикле.

Установка для высадки цилиндрических головок винтов

Установка работает в наладочном и автоматическом режимах.

В наладочном режиме узлы установки имеют следующие раздельные движения и действия:

- стол с матрицей вперед;

- стол с матрицей в рабочую зону;

- контакты к заготовке;

- нагрев заготовки;

- контакты от заготовки;

- ход пресса (двойной).

В рабочем режиме установка работает по этому же циклу с выдержкой времени для нагрева и выравнивания температуры заготовки до 12 секунд.

Преимущества перед известными аналогами

Компактность установки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.10.2002
