Результат выполнения технологической разработки.

Внедрен техпроцесс зачистки центров валов плавающими притирами одновременно с двух сторон на полуавтомате, состоящем из станины, пневмооборудования, электрооборудования. На станине (столешнице) смонтированы силовые головки, перемещающиеся вдоль столешницы по специальным направляющим для выставления притиров под конкретную деталь; приспособление, закрепленное стационарно и служащее опорой для сменных установочных призм, на которые при зачистке центров укладываются детали. Зачистка центров валов производится в наладочном и автоматическом режиме.

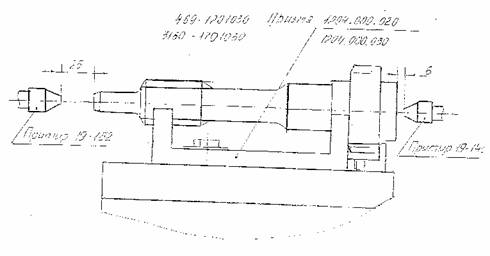

Схема укладки деталей на призмы и выставления притиров

Наладочный режим. Предварительно подбирается технологическая оснастка: (призма, притиры) и устанавливается на полуавтомат со вставленными притирами в плавающие патроны, с призмой в пазу приспособления. Деталь укладывается на призму;(см. рисунок) головки с плавающими центрами по детали выставляются вращением ходового винта ключом по шаблону. Зажимается прижимом и производится вращение и движение первой головки с зачисткой центра с одной стороны детали. Проверка качества зачистки центров визуальное. при удовлетворительном качестве зачистки ведется зачистка центра с другой стороны по той же схеме, но для головки №2. По окончании наладки - переход на автоматический режим.

Автоматический режим. Деталь укладывается на призму, зажимается пневмоцилиндром. Одновременно приводится вращение шпинделей силовых головок. После одновременной обработки центров валов с двух сторон силовые головки возвращаются в исходное положение, вращение шпинделей силовых головок прекращается и происходит разжим детали. Деталь вынимается из приспособления вручную и укладывается в тару.
