Номер

77-045-02

Наименование проекта

Комбинированный инструмент

Назначение

Для изготовления кожуха полуоси переднего моста.

Рекомендуемая область применения

Изготовление деталей в машиностроении и автомобильной техники

Описание

Результат выполнения конструкторской разработки.

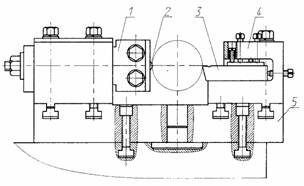

Комбинированный инструмент состоит из корпуса накатного приспособления 1 (см. рисунок), деформирующего элемента (шарика) 2, резца 3, установленного перпендикулярно деформирующему элементу, резцедержателя 4. Накатное приспособление и резцедержатель смонтированы на плите 5, которая устанавливается на поперечный суппорт токарного станка 1К62.

Комбинированный инструмент

Принцип работы заключается в том, что происходит одновременная обработка детали режущим инструментом и деформирующим элементом, причем шарик отстает от режущей кромки резца на 4,5-5 мм.

Внедрение накатной операции обеспечивает за один проход шероховатость обработки 8 класса и точность 3 класса.

Преимущества перед известными аналогами

Увеличение чистоты и точности обработки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,6 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.07.2002
