Номер

77-044-02

Наименование проекта

Пневмоустановка для завальцовки

Назначение

Для предварительной и окончательной завальцовки деталей.

Рекомендуемая область применения

Изготовление деталей металлообрабатывающего оборудования, сельскохозяйственной, автомобильной и иной техники.

Описание

Результат выполнения конструкторской разработки.

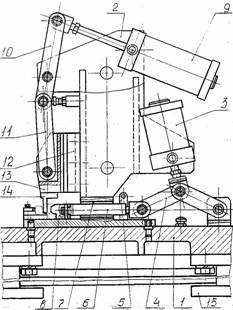

Пневмоустановка для завальцовки состоит из основания 1 (см. рисунок), стола 15, стойки 2, на которой крепятся цилиндры 3 и 9, корпуса 12, в котором движется ползун 13. В стойку 2 встроена также втулка 7, по которой двигается скалка.

Пневмоустановка для завальцовки

Завальцовка деталей производится по контуру детали в два этапа. Предварительная гибка детали осуществляется срабатыванием цилиндра 3, через рычажную систему 4, скалку 6 и боек 8. После завершения предварительной гибки, при обратном ходе штока цилиндра 3, срабатывает конечный выключатель 5. От него подается команда на включение цилиндра 9. Далее от цилиндра 9 движение передается через систему рычагов 10 и 11, ползун 13 на боек 14, который осуществляет окончательную завальцовку детали.

Преимущества перед известными аналогами

Меньшие габаритные размеры.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.07.2002
