ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 82-094-02 |
|
Наименование проекта Приспособление для фрезерования параллельных плоскостей деталей типа полуось |
|
Назначение Обработка на горизонтально-фрезерном станке двух параллельных боковых поверхностей детали типа полуось |
|
Рекомендуемая область применения Оснастка для фрезерного производства |
|

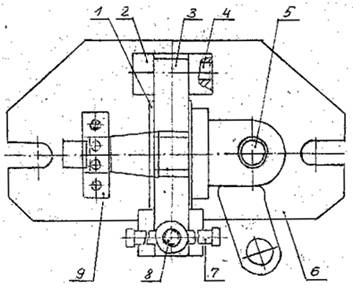

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из основания 6, жестко закрепленных на нем опоры 9, стойки 2, опорной призмы 1 и впрессованного в основание пальца 5. На стойке с помощью оси 4 закреплен подвижный прижим 3. Другой конец прижима в рабочем положении крепится откидным болтом 8 через вилку к основанию и специальной гайкой 7 с ручками. Порядок работы. Приспособление закрепляют на столе горизонтально-фрезерного станка. Обрабатываемую деталь устанавливают посадочными диаметрами на опору и призму, при этом палец продевается в отверстие детали. Затем накладывают прижим, подводят откидной болт и затягивают специальную гайку при помощи ручек. Фрезеруют заданную плоскость детали, после чего обрабатываемую деталь освобождают, поворачивают на 180 град. вокруг своей оси и производят фрезерование параллельной плоскости.
Приспособление для фрезерования параллельных боковых поверхностей полуоси |
|
Преимущества перед известными аналогами Конструкция приспособления и наличие механического зажима заготовки обеспечивает жесткую ее фиксацию и параллельность фрезеруемых плоскостей |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение производительности труда в 1,3 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.11.2002 |
