Номер 82-093-02 |
|
Наименование проекта Приспособление для фрезерования сопрягаемых радиальных поверхностей плоских деталей |
|
Назначение Обработка радиусов деталей типа кулачок на фрезерном станке |
|
Рекомендуемая область применения Оснастка для фрезного производства |
|

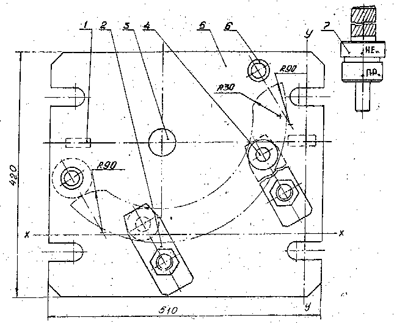

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из основания 5, на котором расположены два зажимных устройства 2 и центрирующие опорные элементы 4; двух предельных калибров - пробок 7 и установленных в основании двух контрольных втулок 6, служащих для подналадки станка при фрезеровании радиусов деталей. Порядок работы. Приспособление устанавливают на стол станка с помощью двух шпонок и штыря 3. Деталь располагают на основании приспособления, закрепляют посредством зажимных устройств и обрабатывают по заданной программе. После фрезерования радиуса детали производят подналадку станка, осуществляемую при помощи предельных калибров-пробок, которые вставляют соответственно в контрольные втулки и определяют правильность расположения обрабатываемых поверхностей. По результатам контроля производят коррекцию станка. Деталь ориентирована в приспособлении таким образом, чтобы фрезеруемые поверхности находились в зоне одного квадрата, что упрощает процесс разработки программы обработки.
Приспособление для фрезерования сопрягаемых радиальных поверхностей |
|
Преимущества перед известными аналогами Возможность оперативно производить наладку фрезерного станка без снятия для контроля обрабатываемой детали |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Улучшение качества обработки; повышение производительности труда в 1,3 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.11.2002 |
