Результат выполнения конструкторской разработки.

Установка представляет собой герметичную камеру из нержавеющей стали, внутри которой с помощью вакуумной системы и системы напуска газа создается разреженная газовая среда определенного состава при давлении 10 ^-2 - 10 ^-1 Па. В камеру помещены магнетронные распылительные системы, представляющие собой диод с аномальным тлеющим разрядом в скрещенных электрическом и магнитном полях. Плазма благодаря магнитному полю генерируется преимущественно вблизи катода и распыляет его. Образующиеся частицы осаждаются на обрабатываемой поверхности, создавая модифицирующее покрытие. Плазма может быть химически активной, и тогда в ней можно получать оксиды, нитриды и другие соединения металлов с газами. Это позволяет существенно расширить состав наносимых покрытий.

Установка предназначена для нанесения тонкопленочных покрытий из металлических материалов, а также их оксидов и нитридов методом распыления в вакууме металлических катодов плазмой аномального тлеющего разряда магнетронного типа. Принцип действия установки основан на дискретном шлюзовании кассеты с листовыми или малогабаритными изделиями и последующей обработке их в рабочей камере, постоянно находящейся под вакуумом. Рабочая камера оснащена системами предварительной очистки изделий потоком ионов и магнетронного распыления. Одновременно обрабатываются две пластины размерами 2600x1600 мм или обе стороны малогабаритных штучных изделий. Управление установкой осуществляется с унифицированного пульта, регламентирующего работу вакуумной системы и процесс напыления в полуавтоматическом режиме.

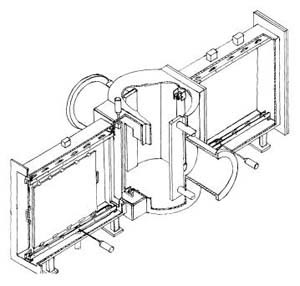

Рабочая камера установки «Опал».
