Результаты выполнения конструкторской разработки.

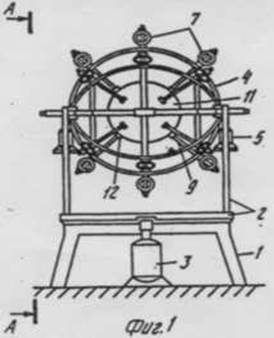

Центробежная установка см. фиг.1 содержит корпус 1, на котором установлена платформа со стойками 2 с приводом вращения 3, силовую раму 4, установленную на стойке 2, с закрепленными на них дополнительным приводом вращения 5, коническую пару 6, нагружающие устройства, включающие инерционные массы в виде упругих колец 7.

Через упругие кольца 7 и силовую раму 4 с втулками 8 с антифрикционным покрытием проходят радиально тяги 9, которые одним концом крепятся натяжными гайками 10 к наиболее удаленной от центра установки стороне кольца 7, а другим концом - к испытываемому образцу 11 посредством захватов 12.

Установка работает следующим образом включает привод 3 и приводят платформу со стойками 2 во вращение вокруг своей оси. Одновременно включает привод 5 и посредством конической пары 6 приводят во вращение силовую раму и относительно второй оси.

Таким образом, при работе обоих приводов В и 5 установки происходит вращение силовой рамы 4 относительно двух пересекающихся осей, из которых одна является вертикальной осью вращения, относительно которой вращения создает привод с переносной угловой скоростью w_пер, а вторая - ось относительно вращения проходит через узлы сопряжения силовой рамы со стойками 2, жестко закрепленными на платформе, вращение относительно которой создается дополнительный привод с относительной угловой скоростью w_пер.
