Результат выполнения конструкторской разработки.

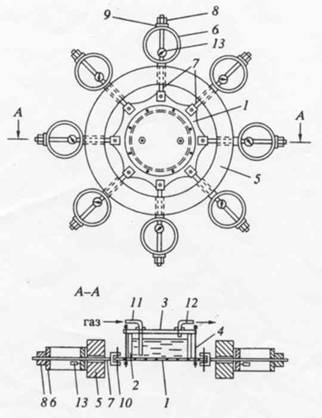

Установка для испытания фрагментов листовых конструкций на коррозию под напряжением состоит см. рис.1 из коррозионной камеры, сформированной испытуемым образцом 1, кольцом 2 и крышкой 3, которая с помощью шпилек 4 и герметизирующих прокладок крепится к образцу 1; опорной кольцевой рамы 5; диаметров, выполненных в виде упругих колец 6, установленных попарно симметрично на наружную поверхность опорной рамы. Через упругие кольца 6 и опорную раму 5 проходят радиально тяги 7, которые крепятся одним концом с помощью натяжных гаек 8 и планок 9 на упругие кольца 6, а другим концом - к испытуемому образцу 1 посредством захваток 10.

Способ испытания реализуется следующим образом. Исходя из вида исследуемой конструкции и условий ее эксплуатации по величине внешними силами раздельно со каждой из осей.

Предварительно на образец 1 устанавливают и крепят к нему с помощью стальных шпилек 4 кольцо 2 и крышку 3. Сформированную таким образом коррозионную камеру заполняют через трубку 11 заданной агрессивной средой и по электроду рН - метра контролируют уровень концентраций электролита или газа. По трубке 12 из камеры удаляют излишки газа.
