Результат выполнения конструкторской разработки.

Принцип действия установки основан на обработке изделий методом окунания с последующим формированием слоя эластичными манжетами.

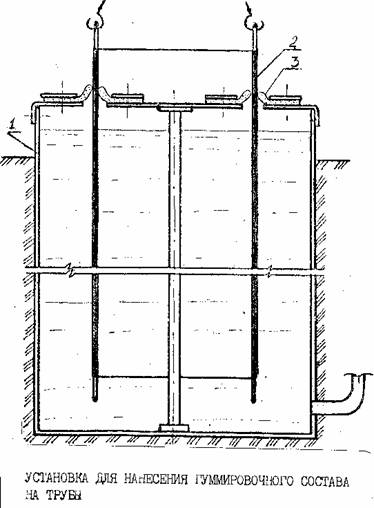

Состоит установка из емкости 1 (см. рисунок) с питателем покрывного материала, выполненным в виде колец. В качестве материала для манжет применяют поролон. Манжеты установлены с некоторым перекрытием и закреплены на емкости с помощью шайб и болтов. Поднимает и опускает трубу 2 грузоподъемный механизм. Металлическую трубу очищают от ржавчины дробеструйной обработкой, обеспыливают с помощью сжатого воздуха и обезжиривают. После просушивания наносят первый слой хлорнаиритового грунта, обеспечивающего хорошую адгезию гуммировочного покрытия к металлу. После полного высыхания наносят второй слой грунта, который сушат до отлипания. Затем на трубу наносят требуемое количество слоев гуммировочного состава с промежуточной сушкой каждого слоя, кроме последнего. Перед нанесением каждого нового слоя трубы переворачивают в вертикальной плоскости на 180 ⁰ так, чтобы направление следующего слоя было противоположно направлению нанесения предыдущего.

При подъеме окрашенной трубы кольца из поролона, обжимающие внутреннюю и наружную поверхности трубы и обеспечивающие свободное ее протаскивание, снимают со стенок трубы лишний покрывной материал и, копируя поверхность трубы, обеспечивают заданную толщину покрытия. Толщина заданного покрытия формируется в зависимости от скорости подъема трубы. Контроль качества покрытия включает проверку его толщины магнитными толщиномерами и проверку покрытия методом «мокрого контакта».
