Номер 63-082-02 |
|
Наименование проекта Блок контроля проводимости вентилей преобразователя |
|
Назначение Для контроля проводящего состояния силовых вентилей реверсивных преобразователей с раздельным управлением выпрямительными комплектами |
|
Рекомендуемая область применения В реверсивных управляемых выпрямителях, а также в реверсивных электроприводах постоянного тока |
|

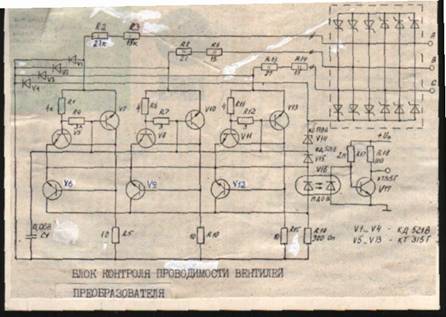

Описание Результат выполнения технологической разработки Конструктивно блок смонтирован на односторонней печатной плате совместно с блоком логического управления, служащим для переключения выпрямительных комплектов. Схема блока содержит ограничительные резисторы, контролирующие элементы, конденсатор, логический блок ИЛИ, оптронную гальваническую развязку и выходной блок. Схема работает следующим образом. В закрытом состоянии вентилей преобразователя через ограничительные резисторыr2,r3,r8,r13 (см. рисунок) и цепи база-эмиттер транзисторовv5,v8,v10,v11,v13 протекают токи от соответствующих фаз преобразователя. Транзисторы выполняют две функции: выпрямляют переменный ток и формируют в коллекторных цепях логические сигналы «0» или «1». При закрытых вентилях преобразователя транзисторыv5,v7,v8,v10,v11,v13 открыты и формируют в коллекторных цепях базы транзисторовv6,v9,v12, образующих элемент ИЛИ, и через оптрон поступают на выходной блокr17,r18,v17, вырабатывающий логический сигнал на разрешение переключения выпрямительных комплектов. В случае открытого (проводящего) состояния одного из вентилей анодной группы преобразователя (например, в фазе С), открытым вентилем и диодомv14 шунтируются базовые цепи транзисторовv11 иv13, что приводит к появлению сигнала логический «1» на базе транзисторовv12. Транзисторv12 открывается и шунтирует светодиод открытого элемента, что приводит к появлению на выходе выходного блока логического сигнала, запрещающего переключение выпрямительных комплектов. В случае открытого состояния одного из вентилей катодной группы преобразователя шунтирование базовых цепей транзисторов (например,v5 иv7) осуществляется по цепи: открытый вентиль фазы А-элемент ИЛИ-диодv15. Питающее напряжение для элемента схемы формируется из контролируемого напряжения. Положительная полуволна напряжения, снимаемого с вентилей преобразователя относительно общей точки, выпрямляется диодамиv1…v3, отрицательная диодом -v4. Данная схема формирования питающего напряжения исключает необходимость в дополнительном источнике питания, что упрощает устройство.
|
|
Преимущества перед известными аналогами Применение одной гальванической развязки вместо трех (по числу фаз преобразователя) значительно снижает стоимость блока и его размеры |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний С внедрением блока снижены затраты на изготовление преобразователей, повышена технологичность производства |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 600 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 13.09.2002 |
