Номер 63-078-02 |
|
Наименование проекта Гидропривод запорного органа |
|
Назначение Для управления работой гидрозадвижки с гидравлическим приводом в целях предотвращения возникновения гидравлического удара в напорной сети |
|
Рекомендуемая область применения В дождевальных машинах, а также на нефтепроводных и газопроводных линиях |
|
Описание

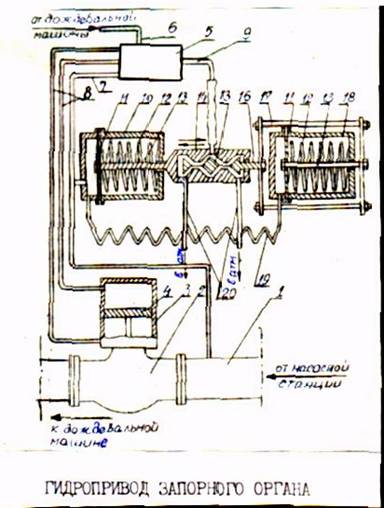

Результат выполнения конструкторской разработки Устройство устанавливают на трубопроводе 1 (см. рисунок) с запорным органом 2. Оно состоит из гидроцилиндра 3 двустороннего действия с поршнем 4, гидрореле 5, импульсной трубки 6 управления гидроприводом, трубки 7, соединяющей напорный трубопровод с гидрореле и через мембранный разделитель сред с датчиком давления 10 трубку 8 от гидрореле к гидроцилиндру; трубки слива (дренажной) 9, соединяющей гидроцилиндр через реле, дроссель 14 и трубку 20 с атмосферой. Устройство включает в себя второй датчик давления 18. Мембраны 11 датчиков давления подпружинены пружинами 12. Мембрана датчика давления 10 соединена посредством штока 13 с корпусом дросселя и запорным элементом 15, а шток мембраны второго датчика давления соединен через рамку 17 с запорным элементом 16 дросселя. Рабочие полости датчиков давления соединены друг с другом через капилляр 19. Принцип работы устройства заключается в том, что оно вырабатывает сигнал, пропорциональный скорости изменения давления в сети. Этот сигнал передается дросселю, управляющему сбросом жидкости из гидропровода.
|
|
Преимущества перед известными аналогами Данное устройство предотвращает возникновение гидравлического удара в напорной сети в отличие от современных устройств, предназначенных для гашения уже возникшего гидравлического удара |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения устройства на одной дождевальной машине "Фрегат" составил 180 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 12.09.2002 |
Скорость закрытия запорного органа задвижки с гидроприводом регулируется функционально от скорости изменения давления в сети путем дросселирования потока в дренажной трубке гидрореле.
