Результат выполнения технологической разработки.

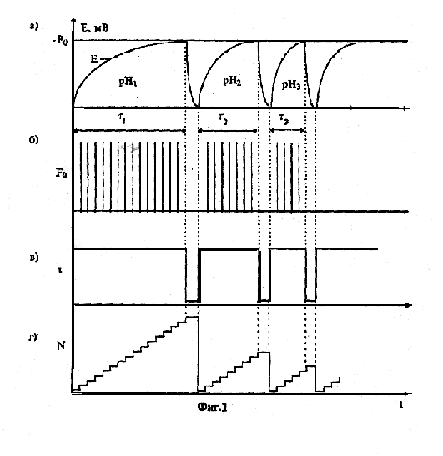

Сущность предлагаемого способа заключается в следующем (см. фиг. 1). Определениекислотности среды осуществляется измерительной ячейкой с высокоомными электродами по установившемуся потенциалу измеряемого сигнала. Измеряемый сигнал Е определяют из динамической разности потенциалов между измерительным и сравнительным электродами измерительной ячейки за счет накопления ионов на измерительном электроде (фиг, 1 а). Установившийся потенциал Е _рН регистрируют по интервалу времени _i в каждом цикле измерения от момента равенства измеряемого сигнала нулю до его достижения порогового значения (Ео). Временной интервал _i (фиг. 1в) представляется в коде n _i (фиг. 1г), за счет подсчета в цикле измерения импульсов высокой частоты f ₀ (фиг. 1б). При этом начало нового цикла измерения организуют после обнуления измеряемого сигнала в момент достижения его амплитуды порогового значения (Е=Ео) в конце предыдущего цикла.

Работа устройства заключается в следующем. Электроды ячейки 1 с высоким внутрен­ним сопротивлением помещают в анализируемую жидкость. В исходном состоянии ячейка 1 обнулена, т.к. коммутатор 2 открыт и замыкает электроды ячейки на нулевой потенциал (Е=0). Микропроцессор ПК 5 по шине управления закрывает коммутатор 2 и размыкает электроды с нулевого потенциала, вследствие чего в измерительной ячейке 1 возникает динамическая ЭДС (1)и запускается цикл измерения. Значение динамиче­ской ЭДСeiс измерительной ячейки 1 через коммутатор 2, усилитель 3 и АЦП 4 преобразованное в цифровой код niпо шине данных поступает в микропроцессор ПК 5. Временной интервалу_iцикла измерения (3) фиксируется в момент достижения динами­ческой ЭДС, представленной кодомniпорогового значенияno. После выполнения этого условия путем размыкания коммутато­ра 2 и обнуления измерительной ячейки 1 организуется начало нового цикла измере­ния.
