Результат выполнения конструкторской разработки.

Станок (см. рисунок 1) включает в себя размоточное устройство 1 с корпусами 2 для установки рулонов 3 сдублированного гуммировочного материала, роликом 4 для сматывания прокладочного материала и натяжным роликом 5; узел 6 обрезки кромок, в который входят два прижимных ролика 7 и две пары дисковых ножей 8 и 9, установленных на валах с возможностью перемещения по ширине заготовки; механизм 10 снятия фасок; тянущие валки 12 и 14; приемное устройство 15 для сматывания в рулон обработанного материала; привод 16.

Узел обрезки кромок и механизм снятия фасок расположены на общей раме 13.

Механизм для снятия фасок содержит два цилиндрических ножа 17 с режущей кромкой 18, установленных с возможностью перемещения их для установки по ширине заготовки - материала 20 при помощи механизма 11 поперечного перемещения. Для фиксации краев материала по режущей кромке цилиндрических ножей и снятия фаски под нужным углом эти ножи снабжены направляющими роликами - верхним 21 и нижним 19.

Рулон помещается в размоточное устройство, откуда обрабатываемый материал подается в узел обрезки кромок. Обрезка производится с помощью двух пар дисковых ножей. Затем материал подается в механизм для снятия фасок, где происходит снятие фаски под нужным углом с помощью цилиндрических ножей и направляющих роликов. Обработанный материал подается в приемное устройство для сматывания в рулон.

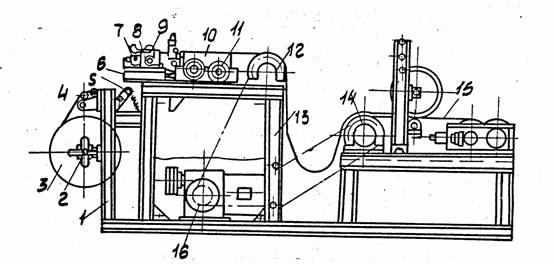

Рис. 1 Схема станка для обработки кромок и снятия фасок.
