Описание к ИЛ № 53-166-02

Результат выполнения конструкторской разработки.

Масло из погрузчика подается насосом НШ-8 через три фильтра 6 (очистка масла), давление контролируется монометром 3 в пятисекционный гидрораспределитель 1. Нажатием одной из рукояток осуществляется подъем и опускание стрелы погрузчика, 2-ой рукояткой проверяется работа ковша, 3-й рукояткой проверяется поворот погрузчика, 4-й проверяется работа цилиндра установки сменных рабочих органов (15-20 циклов).

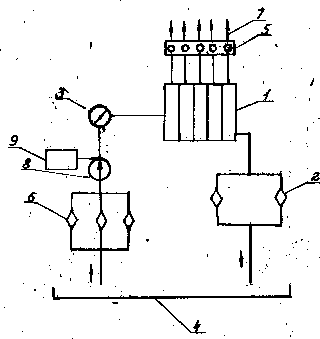

1-распределитель 5-ти секционный

2-фильтр 2 шт.

3-монометр

4-бак погрузчика

5-раздаточная планка

6-фильтр высокого давления, 3 шт.

7-РВД к машине

8-насос НШ-50

9-электродвигатель

Рис.1

Масло с распределителя проходит через два фильтра 2 и поступает в бак погрузчика 4.

В процессе работы масло погрузчика проходя через 5 фильтров очищается, вся грязь и стружка остается в фильтрах, кроме того проверяется работоспособность погрузчика и устраняется в гидросистеме погрузчика.

В качестве рабочей жидкости в стенде используется масло погрузчика. Чистота рабочей жидкости должна соответствовать 12 классу для частиц размером более 25 мкм, 13 классу для частиц размером 10...25 мкм по ГОСТ 17216-71, количество более мелких частиц не рекомендуется.

Давление настройки предохранительного клапана распределителя - 130 кг/см ².
