Описание к ИЛ № 53-155-02

Результат выполнения конструкторской разработки.

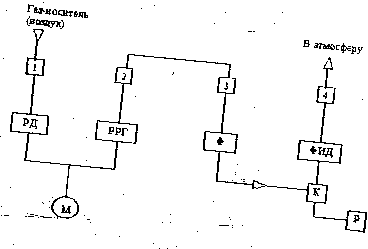

Газовая схема представлена на рис. 1. К штуцеру 1 подключается линия от источника очищенного воздуха давлением 0,15 - 0,2 Мпа. Давление воздуха в пневматической линии блока (0,1-0,12 Мпа) устанавливается с помощью РД и индицируется на манометре. При входном давлении воздуха 0,12 Мпа РРГ обеспечивает плавную регулировку объемного расхода воздуха в пределах (10-100) мл.мин.

Рис.1

Фильтр с гранулированными цеолитами типа СаА - МС - 906 по ТУ 38.102169 - 85 предназначен для тонкой очистки воздуха от примесей влаги и углеводородных газов С ₂ - С_n. Очищенный поток воздуха после фильтра поступает в камеру пробоотбора, которая является составной частью ФИД, и имеет штуцер с осевым каналом диаметром 3,5 мм. С одной стороны канал соединен с ионизационной камерой детектора, с другой стороны канал заглушен силиконовой прокладкой, уплотнение которой к штуцеру детектора осуществляется гайкой «Камера» на лицевой панели БД. В режиме измерения утечки пропана конец капиллярной трубки контролируемого изделия вводится через резиновую прокладку в канал штуцера детектора. Поток воздуха обдувает запаянный конец трубки, смешивается с утечкой пропана и поступает затем в ионизационную камеру ФИД. С выхода детектора газовая смесь сбрасывается в атмосферу.

В состав блока детектирования входит терморегулятор, обеспечивающий стабильный тепловой режим работы ФИД. Режим работы терморегулятора настроен на поддержание стабильной температуры (80±2) ⁰С с погрешностью не более 0,1 ⁰С.

Блок детектирования питается от сети переменного напряжения 220 В, 50 Гц. Мощность потребления блока при выходе на режим не превышает 100 Вт.
