ИННОВАЦИИ БИЗНЕСУ

Номер

51-212-02

Наименование проекта

Станок с механизмом загрузки для выбивки стержней из отливок гидротрансформатора

Назначение

Выбивка стержней из отливок гидротрансформатора методом разрушения.

Рекомендуемая область применения

Литейное производство.

Описание

Результат выполнения конструкторской разработки.

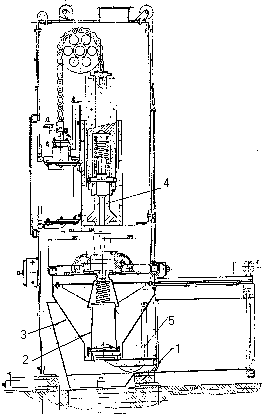

Станок состоит из станины 1 (см. рисунок), на которой смонтирован вибратор 2, установленный на подвижной каретке 3, инерционного груза 4 и пневмоаппаратуры для подвода сжатого воздуха 5.

Работа станка осуществляется следующим образом. При включении пневмораспределителя 5 каретка 3 выдвигается внутрь станины. После опускания инерционного груза 4 включается вибратор 2, происходит разрушение стержня в отливке. После завершения процесса выбивания стержня пневмораспределитель 5 переключается, инерционный груз 4 поднимается, каретка выдвигается из станины 1 в исходное положение загрузки.

Преимущества перед известными аналогами

Наличие выдвижной каретки, позволяющей механизировать процесс загрузки-выгрузки обрабатываемой детали.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повысилась производительность труда в 1,7 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.11.2002
