Результат выполнения конструкторской разработки.

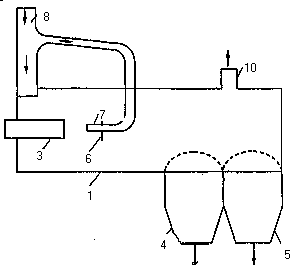

Горизонтальный сепаратор содержит цилиндрический корпус 1 (см. рисунок), расположенный горизонтально и образующий в своей полости вихревую камеру; патрубок 2 ввода загрязненного газа; патрубок 3 вывода чистого газа, расположенный по оси корпуса 1 и заглубленный в полость корпуса 1; сборники 4 и 5 фракций, расположенные внизу под корпусом 1 в зоне патрубка 2 ввода загрязненного газа. В верхней части корпуса 1 патрубок 2 ввода загрязненного газа установлен тангенциально к корпусу 1, его выход 6 подведен к оси корпуса 1 и направлен в сторону патрубка 3 вывода чистого газа. На выходе 6 патрубка 2 ввода загрязненного газа установлена отбойная шайба 7. Тангенциально к корпусу 1 в зоне патрубка 3 вывода чистого газа установлен дополнительный патрубок 8 ввода загрязненного газа. В зоне патрубка 2 ввода загрязненного газа ближе к торцу 9 корпуса 1 установлен дополнительный патрубок 10 вывода чистого газа. Сборники фракций 4 и 5 тангенциально подсоединены к корпусу 1, выход пыли осуществляется через продольную прорезь 11 в корпусе 1. Площадь проходного сечения дополнительного патрубка 8 ввода загрязненного газа больше или равна площади проходного сечения патрубка 2 ввода загрязненного газа. Отношение площади проходного сечения дополнительного патрубка 10 вывода чистого газа к площади проходного сечения осевого патрубка 3 вывода чистого газа составляет 1:(2-2,5).
