Результат выполнения конструкторской разработки.

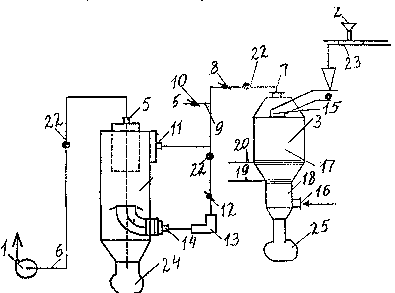

Установка для разделения пылевидных отходов состоит из вентилятора 1 (см. рисунок) и последовательно соединенных загрузочного бункера, разделительного циклона 3 (выполняющего функцию отвеивания легкой фракции пыли), пылеулавливающего устройства 4, которое выполнено в виде вихревого инерционного пылеуловителя. К верхнему осевому выходу 5 пылеуловителя 4 подключен всасывающий вход 6 вентилятора 1. Верхний выход 7 циклона 3 соединен через первую регулирующую задвижку 8 с патрубком 9 подсоса, на котором установлена вторая регулирующая задвижка 10, с верхним входом 11 пылеуловителя 4 и дополнительно через третью регулирующую задвижку 12 и закручиватель 13 с нижним входом 14 пылеуловителя 4. Верхний вход 15 разделительного циклона 3 расположен по его оси ниже выходного патрубка 7 и направлен вниз. Нижний вход 16 разделительного циклона 3 расположен в нижней части корпуса циклона 3 и направлен вверх. Разделительный циклон 3 выполнен двухступенчатым со ступенями 17, 18 и с двумя шиберами 19, 20, которые установлены на ступенях возле перехода 21 между ними, при этом отношение диаметра нижней ступени 18 к диаметру верхней ступени 17 равно 1:(1,3-3). На установке в необходимых для эксперимента местах установлены штуцеры 22 для подключения контрольно-измерительных приборов (на рис. не показаны). Загрузочный бункер 2 содержит шнековый питатель 23. Выгрузка отсепарированного продукта производится из бункера 24 вихревого инерционного пылеуловителя 4 и из бункера 25 разделительного циклона 3.
