Результат выполнения научно-исследовательской работы.

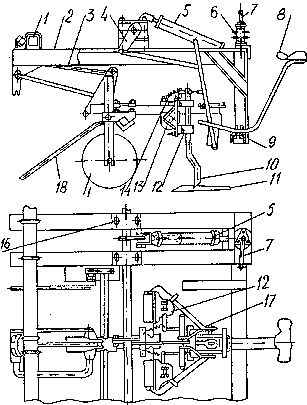

Прополочный агрегат состоит из поперечного бруса 1 (см. рисунок), с помощью которого он навешивается на трактор, продольных брусьев 2, служащих для размещения механизмов управления, и оператора. Полольная секция навешивается на поперечный брус с помощью параллелограммной навески 3. Рычаг гидравлического управления 4 передает усилие, создаваемое гидроцилиндром 5, на управление поворотными стойками прополочной секции. Кран-регулятор 6 служит для переключения рукояткой 7 давления масла в полости гидроцилиндра, обеспечивающего возвратно-поступательное движение штока. Оператор агрегата размещается на сиденье 8, которое крепится на вертикальных брусьях 9. Коленчатая поворотная стойка 10, служащая для крепления полольной лапы 11, вращается в подшипниках 12, которые крепятся к несущему брусу 13. Возврат поворотных стоек в исходное положение осуществляется пружинами 14. Опорный каток 15 позволяет регулировать необходимую глубину обработки почвы. Подшипники 16 служат опорами для вала рычагов гидравлического управления, которое может выполняться вручную рычагами 17. Травмирование плетей предотвращается плетеотводом 18, который захватывает плети, расположенные на поверхности земли, поднимает их и отводит из зоны действия лап прополочной секции.

Полольные лапы изготавливаются из левых и правых односторонних бритв и крепятся к стойкам несимметрично: передние концы короче задних в 1,8-2,0 раза. Обычно прополочный агрегат имеет три секции, исходя из технологии посева трехсекционной сеялкой прямоугольно-гнездовым способом. При использовании гидравлического привода посев должен быть выполнен прямоугольно-гнездовым способом, т.е. гнезда в пределах одного захвата сеялки должны располагаться на одной прямой линии.
