Номер

47-023-02

Наименование проекта

Электроакустический прибор для определения коррозии в зоне ватерлинии водогрейного котла

Назначение

Обнаружение дефектов водогрейного котла

Рекомендуемая область применения

Нахождение зоны локализации щелевой коррозии

Описание

Результат выполнения технологической разработки.

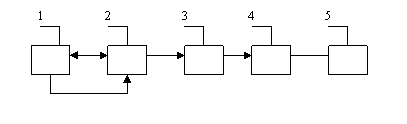

Состоит из ступенчатой антенны 1 (см рис.), генератора 2, делителя 3, усилителя 4, цифрового индикатора 5.

С помощью антенны определяет уровень ватерлинии. Вдоль уровня ватерлинии по поверхности котла перемещают антенну прибора, при этом измеритель антенны посылает узкий акустический луч, который отражается от внутренней поверхности стенки. При уменьшении толщины стенки отраженный луч принимается соседней решеткой антенны и загорается соответствующий индикатор.

Преимущества перед известными аналогами

Наличие ступенчатой антенны и цифрового индикатора

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества изделия в 1,5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.03.2002
