Результат выполнения конструкторской разработки.

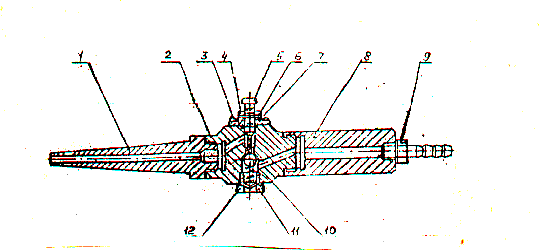

Состоит из сопла 1 (см. рис.), которое через алюминиевую прокладку соединено с корпусом 2. На корпусе винтами 3 крепится направляющая крышка 7, в отверстие которой входит шток 5, имеющий для ограничения хода продольный паз.

Шток с крышкой соединен осью 6 через отверстие в крышке и паз в штоке. Уплотнительное кольцо 4 предотвращает утечку воздуха в подвижном соединении корпуса и штока.

Для автоматического прекращения подачи воздуха в корпус установлен шарик 10, подпирающийся пружиной 11 к гнезду в корпусе. Пружину удерживает и направляет пробка 12. На корпус через прокладку навернута ручка 8 в конце которой закреплен штуцер 9.

Наконечник через штуцер подключают к сети сжатого воздуха. Пружиной и давлением воздуха на шарик клапана подача воздуха в сопло наконечника постоянно отключена. Для подачи воздуха на продувку необходимо нажать шток, открыть клапан.

По окончанию процесса продувки отпускают шток, подача воздуха автоматически прекращается.
