Номер 42-199-02 |
|||
|
Наименование проекта Датчик контроля выхода деталей |
|||
|
Назначение Для контроля выхода деталей со штампа с целью предотвращения последующего удара пуансона по матрице, если по каким-либо причинам со штампа не удалена отштампованная деталь. |
|||
|
Рекомендуемая область применения Машиностроение |
|||
|
Описание

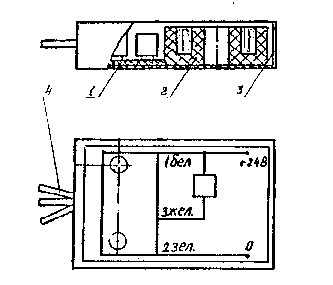

Описание к ИЛ № 42-199-00 Данная работа является результатом выполнения конструкторской разработки. Датчик имеет электрический выход, который может быть подключен к цифровой части большинства существующих схем автоматического управления. Принцип его работы основан на срыве генерации при приближении к катушке колебательного контура предмета из стали, никеля, алюминия, меди и некоторых других металлов. Конструктивно датчик (см. рисунок) выполнен в виде печатной платы 1 с размещенными на ней элементами радиосхемы и броневого сердечника, в котором находится катушка 2 контура, намотанная на фторопластовом каркасе. Плата и сердечник вставлены в корпус 3 размером 45х30х12 мм и залиты эпоксидным клеем. Для подсоединения датчика к электрической схеме из его корпуса выведены три гибких изолированных проводника 4: «0», «24В», «выход». Датчик имеет открытый коллекторный выход. Этим вызвана необходимость подключения резистора 10 кОм для проверки датчика при его неподключенном выходе. Для измерения скачков напряжения может быть использован любой прибор, дающий погрешность измерения напряжения не более±5%.
Датчик контроля выхода деталей
|
|||
|
Преимущества перед известными аналогами Исключает поломку штампа при невыходе отштампованной детали, возможность применения во влажной и агрессивной средах. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 25% повысилась производительность труда. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 07.10.2002 |
