Описание к ИЛ № 42-198-02

Данная работа является результатом выполнения конструкторской разработки.

В ОАО «Липецкий тракторный завод» разработан и внедрен обрезной штамп для обрезки заусенец на поковке полуоси конечной передачи, в котором тяги со скобами заменены цепями. Поскольку тяги большой длины в процессе работы штампа изгибаются и штамп быстро выходит из строя. Замена тяг цепями выполнена также в комбинированных штампах, предназначенных для одновременной обрезки заусенец и прошивки отверстий в поковках.

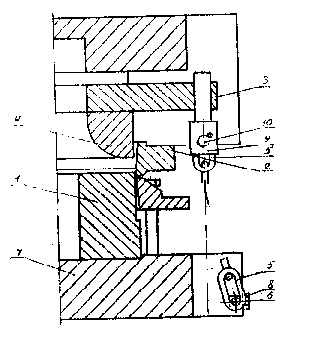

Обрезной штамп работает следующим образом. Поковка укладывается на пуансон 1 (см. рисунок) и при движении его вниз обрезается матрицей 2. При движении ползуна вверх поковка остается в матрице и движется вместе с ней вверх. При движении ползуна вверх вместе с матрицей и верхней плитой в определенный момент времени (при развернутой цепи) траверса 3 с выталкивателем 4 останавливается и поковки выталкиваются из матрицы с помощью цепей. Цепь в штампе крепится одним концом к неподвижной нижней плите, второй - к подвижной траверсе. В нижнее звено цепи 5 вставлена ось 6 диаметром 20, длиной 100 мм. Ось помещена в углубление нижней плиты 7 и удерживается от выпадения болтами 8. Верхнее звено цепи входит в паз вилки 9 и удерживается на оси 10, которая проходит через рожки вилки.

Обрезной штамп
