Наименование проекта Полуавтоматическая приставка к рентгеновскому аппарату контроля изделий |
|||
Назначение Для рентгеноскопии и контроля мелких деталей и узлов. |
|||
Рекомендуемая область применения Машиностроение |
|||
Описание
Описание к ИЛ № 42-193-02

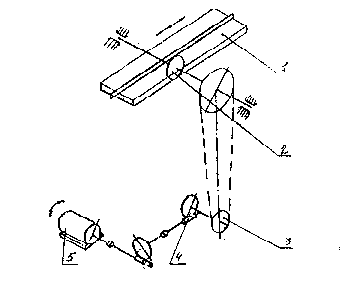

Данная работа является результатом выполнения конструкторской разработки. Приставка (см. рисунок) представляет собой стол, на котором установлена подвижная тележка 1, соединенная посредством реечной передачи 2 с цепной передачей 3. Внутри стола размещена приводная станция ч двумя червячными редукторами 4 и электродвигателем 5. На тележке устанавливаются четыре кассеты, в каждую из которых укладывается определенное количество деталей в зависимости от их габаритов (в кассету помещается 28 изделий размером 25х40 мм). Рентгеновский аппарат устанавливают над центром стола. Кассеты с деталями укладывают на тележку и пропускают под рентгеновским лучом. Рентгеновская пленка находится под кассетой. С целью получения более четкого негатива с изделия под рентгеновским лучом закрепили свинцовую пластину со щелью, через которую и осуществляется рентгеноскопия в момент прохождения кассеты под лучом. Кассеты с обработанными изделиями передают на дальнейшую сборку, а на тележку укладывают кассеты с изделиями для рентгеноскопии.
Далее цикл работы повторяется. Рентгеновский аппарат отключается с пульта управления, размещенного вне зоны облучения, а движение тележки прерывается конечным выключателем, установленным на столе приставки.
Полуавтоматическая приставка к рентгеновскому аппарату |
|||
Преимущества перед известными аналогами Автоматизация процесса |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект На 50% повысилась безопасность работы. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 08.10.2002 |
