Номер

42-155-02

Наименование проекта

Гидромеханическая пресс-машина

Назначение

Для изготовления кирпича из сухой смеси.

Рекомендуемая область применения

Изготовление строительных материалов

Описание

Описание к ИЛ № 42-155-02

Данная работа является результатом выполнения конструкторской разработки.

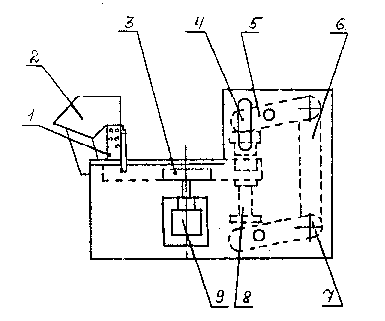

Машина (см. рисунок) состоит из бункера 2 для загрузки смеси, системы гидроцилиндров 8, приводящих в действие рычажные механизмы 5, 6, 7 с формовочным пуансоном 4, и форм-матриц, размещенных на поворотном столе 3 с электроприводом 9. Управление работой машины осуществляется с пульта 1. Машина работает как в автоматическом, так и в полуавтоматическом режимах.

Гидромеханическая пресс-машина

Перед началом работы бункер загружается сухой смесью. При повороте стола на величину шага (расстояние между двумя матрицами) форма-матрица располагается под загрузочным бункером, в нее поступает сухая смесь. Конечный выключатель вводит в работу систему гидроцилиндров, от которых усилие прессования посредством рычажных механизмов передается на формовочный пуансон. Стол устанавливается в заданном положении и стопорится двумя фиксаторами. Осуществляется прессование изделий. Выталкивание готового кирпича из формы-матрицы производится за счет крутящего момента, возникающего при повороте стола. При этом имеющийся в форме толкатель набегает на наклонную поверхность и выталкивает изделие на стол. Для снижения силы трения при разгрузке в смесь добавляется сухая смазка.

Преимущества перед известными аналогами

Стабильность технологического процесса, улучшенные эксплуатационные характеристики. Использование гидромеханического привода позволило уменьшить габариты машины.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

В 2 раза улучшилось качество изделия за счет большого усилия прессования.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.09.2002
